2011年07月17日

増設ハザードスイッチ点灯A


今朝早くにkaishiさんから頂いたアドバイス通りに配線をし直しました。

車両側のイルミ線と点滅信号線を一緒にして増設ハザード側のイルミ・点滅信号線に入れてしまうと、何かいけないことが起こってしまいそうな気がしてやっていませんでしたが、ダイオードで逆流を防げば大丈夫なんですね!!

使った部品一式

AXISハザード増設キット AX-HZ05VW

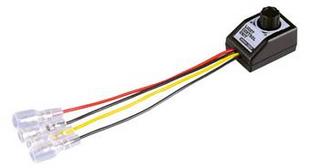

・エーモン 調光ユニット

・エーモン 整流ダイオード(1A/2個入)

<配線備忘>

(車両ハザードスイッチ側)    (増設ハザードスイッチ側)
橙黒:ハザードスイッチ線 → 青:スイッチ線
薄紫:点滅信号 →(整流ダイオード)→ 橙:イルミ・点滅信号線
薄青:イルミ信号 → 赤:調光ユニット/黄:調光ユニット→(整流ダイオード)→ 橙:イルミ・点滅信号線

(アース)
黒:増設ハザードスイッチ → 黒:調光ユニットの出力(−)
黒:調光ユニットのアース → 黒白:車両ハザードスイッチのアース


このやり方で、イルミオフ時は普通に点滅、イルミオン時は暗→明→暗→明で点滅し、かつイルミ時の明るさを自由に設定できるようになりました(点滅は明るさmax固定)。ただし明るくすればするほどイルミオン時に点滅に見えなくなるので、防眩も兼ねてなるべく暗めに設定した方が良いです。

古いコンデジで撮った動画です。

動作は、
1.増設ハザードスイッチでオンオフ
2.純正ハザードスイッチでオンオフ
3.ライト点灯(増設ハザードスイッチ暗点灯)
4.増設ハザードスイッチでオンオフ
5.ライト消灯



ちょっとステアリングコラムの下側カバーをいじりすぎまして生傷がいっぱい(笑) 養生しないでいじくるもので。。。。
部品を発注して入れ替えたいと思います。

kaishiさん、今回もアドバイスありがとうございました!!


夜の動画をアップしました。光量は実際より明るく映ってしまいます。
こんなつまらないモディファイでも、何か嬉しくなってしまうものです。
posted by FCLIFE at 15:31| Comment(8) | RENAULT Clio RS 20th
この記事へのコメント
お暑い中 ... 汗も滴るイイおやじ!?

ハザードスイッチに電飾機能追加ですネ!
クルーズスイッチ ... 見〜つ・け・た♪

玄人のお仕事です (笑)
Posted by Javel! at 2011年07月17日 20:17
滴るどころではありません。シャツを着たままプールに入ったような汗のかき方です、毎日(笑)

クルーズコントロールは使用頻度が高いのでステアリングを換えても依然として必須装備です。
こんな不必要なモディファイでも、完成したらそれなりに達成感があって楽しいです。

クルマは走るためのもの?それともいじるためのもの?(爆)
Posted by 永尾 at 2011年07月17日 20:53
お疲れ様でした。こういうのうまく動くと嬉しいですよね。

ところで純正ハザードスイッチはイルミONでも点滅は明暗とならずに明滅するのでしょうか。
だとすれば増設スイッチでも大掛かりな回路がなくても同じ事はできるはずですよね−。(通常スイッチ内部にそれほど凝った回路は入れない)

予想としてはスイッチ側の点滅信号ピンとイルミピンの間はある抵抗値でつながってるのではないかと…
だとすれば整流ダイオード1本抵抗1本で同じ動きにできるかも。
Posted by kaishi at 2011年07月17日 21:01
kaishiさん、整流ダイオードと調光ユニットという市販の部品だけでできるお知恵をいただいて感謝していますm(_ _)m

いま確認したところ、純正ハザードスイッチはイルミ連動で点灯しますが、この点灯光量が最初からとても暗く、明滅ではなく明暗明暗で点滅に見せています。そういう意味では今回の増設ハザードと同じ動きになっています。
Posted by 永尾 at 2011年07月17日 21:28
わざわざ確認ありがとうございます。
だとすれば純正スイッチ内の回路も今回付けたパーツ類と同じようなものだと思います。
調光ユニットは抵抗1本に代えられてると思いますが(笑)。
Posted by kaishi at 2011年07月17日 22:31
パンツいっちょで確認してきました(笑)
コンパクトリレーの「カッチカッチ」という音がなくなったのが嬉しかったりして(^^;)
Posted by 永尾 at 2011年07月17日 22:58
お疲れ様でした。
結局リレーを使わずに済んだのは良かったですね。それよりウインカー音に反応してしまいました。

最近のクルマは色々な音がしますね、ようつべでも色々な音が聞けます(笑)。一昔前に、会社のnoteでハザード出しながら『R』に入れると、ハザード音が消えてしまうことに驚きました。。。
Posted by takuro at 2011年07月18日 00:25
ルノーのウインカーの音って独特ですよね。
慣れると他のクルマの音が変に聞こえます(笑)
Posted by 永尾 at 2011年07月18日 08:36
